Montáž a výroba

Instalační manuál CLIMAVER® 360

Climaver-app



Stáhněte do svého chytrého zařízení novou aplikaci CLIMAVER.app s instalačním manuálem pro snadnou a rychlou výrobu vzduchotechnického potrubí přímo na stavbě.

 ● Flexibilita systémová montáž – metoda přímého úseku
 ● Minimální prořez a odpad
 ● Vysoká odolnost
 ● Úspora v logistice a skladování
 ● Lehká manipulace ve výškách
 ● Snadné napojení na kovové potrubí (čtyřhranné, kruhové)



Výroba vzduchovodu

Nářadí a příslušenství Climaver

VÝROBA PŘÍMÉHO ÚSEKU

Nářadí a příslušenství CLIMAVER® 360 pro výrobu přímého vzduchovodu a tvarovky.

Vytvoříme stupňovitou drážku - Climaver

VÝROBA PŘÍMÉHO ÚSEKU

Pomocí nářadí CLIMAVER® 360 vytvoříme stupňovou drážku.

Odstranění vyříznutého kusu - Climaver

VÝROBA PŘÍMÉHO ÚSEKU

Odstraníme vyříznutý kus materiálu z vytvořené stupňovité drážky.

Odřízneme přebytečný kus desky

VÝROBA PŘÍMÉHO ÚSEKU

Odřízneme přebytečný kus desky.

Složíme vzduchovod

VÝROBA PŘÍMÉHO ÚSEKU

Jednoduše složíme čtyřhranný vzduchovod.

Zajistíme podélný spoj sponkovačkou CLIMAVER®.

VÝROBA PŘÍMÉHO ÚSEKU

Zajistíme podélný spoj sponkovačkou CLIMAVER® 360.

Podélný spoj přelepíme hliníkovou páskou CLIMAVER® pro zachování vysoké vzduchotěsnosti potrubí.

VÝROBA PŘÍMÉHO ÚSEKU

Podélný spoj přelepíme hliníkovou páskou CLIMAVER® 360 pro zachování vysoké vzduchotěsnosti potrubí.

Pro vytvoření těsného spoje zahladíme pásku CLIMAVER®.

VÝROBA PŘÍMÉHO ÚSEKU

Pro vytvoření těsného spoje zahladíme pásku CLIMAVER® 360.

Jednotlivé přímé kusy potrubí CLIMAVER® spojíme na P + D.

VÝROBA PŘÍMÉHO ÚSEKU

Jednotlivé přímé kusy potrubí CLIMAVER® 360 spojíme na P + D.

Z přímého úseku lze vyrobit tvarovku (koleno, redukci, kalhoty...).

VÝROBA TVAROVKY

Z přímého úseku lze vyrobit tvarovku (koleno, redukci, kalhoty...).

Řez 1. a 3. strany kanálu provedeme pomocí rovného nože CLIMAVER®.

VÝROBA TVAROVKY

Řez 1. a 3. strany kanálu provedeme pomocí rovného nože CLIMAVER® 360.

Řez 2. a 4. strany kanálu provedeme pomocí zešikmeného nože CLIMAVER® pod úhlem 22,5°.

VÝROBA TVAROVKY

Řez 2. a 4. strany kanálu provedeme pomocí zešikmeného nože CLIMAVER® 360 pod úhlem 22,5°.

Jednotlivé nařezané díly slepíme disperzním lepidlem CLIMAVER®.

VÝROBA TVAROVKY

Jednotlivé nařezané díly slepíme disperzním lepidlem CLIMAVER® 360.

Pro zachování vysoké vzduchotěsnosti přelepíme a zahladíme příčný spoj potrubí hliníkovou páskou CLIMAVER®.

VÝROBA TVAROVKY

Pro zachování vysoké vzduchotěsnosti přelepíme a zahladíme příčný spoj potrubí hliníkovou páskou CLIMAVER® 360.

Podobným způsobem lze vyrobit podle našeho instalačního manuálu ostatní typy tvarovek.

VÝROBA TVAROVKY

Podobným způsobem lze vyrobit podle našeho instalačního manuálu ostatní typy tvarovek.

Nářadí a příslušenství Climaver
Vytvoříme stupňovitou drážku - Climaver
Odstranění vyříznutého kusu - Climaver
Odřízneme přebytečný kus desky
Složíme vzduchovod
Zajistíme podélný spoj sponkovačkou CLIMAVER®.
Podélný spoj přelepíme hliníkovou páskou CLIMAVER® pro zachování vysoké vzduchotěsnosti potrubí.
Pro vytvoření těsného spoje zahladíme pásku CLIMAVER®.
Jednotlivé přímé kusy potrubí CLIMAVER® spojíme na P + D.
Z přímého úseku lze vyrobit tvarovku (koleno, redukci, kalhoty...).
Řez 1. a 3. strany kanálu provedeme pomocí rovného nože CLIMAVER®.
Řez 2. a 4. strany kanálu provedeme pomocí zešikmeného nože CLIMAVER® pod úhlem 22,5°.
Jednotlivé nařezané díly slepíme disperzním lepidlem CLIMAVER®.
Pro zachování vysoké vzduchotěsnosti přelepíme a zahladíme příčný spoj potrubí hliníkovou páskou CLIMAVER®.
Podobným způsobem lze vyrobit podle našeho instalačního manuálu ostatní typy tvarovek.

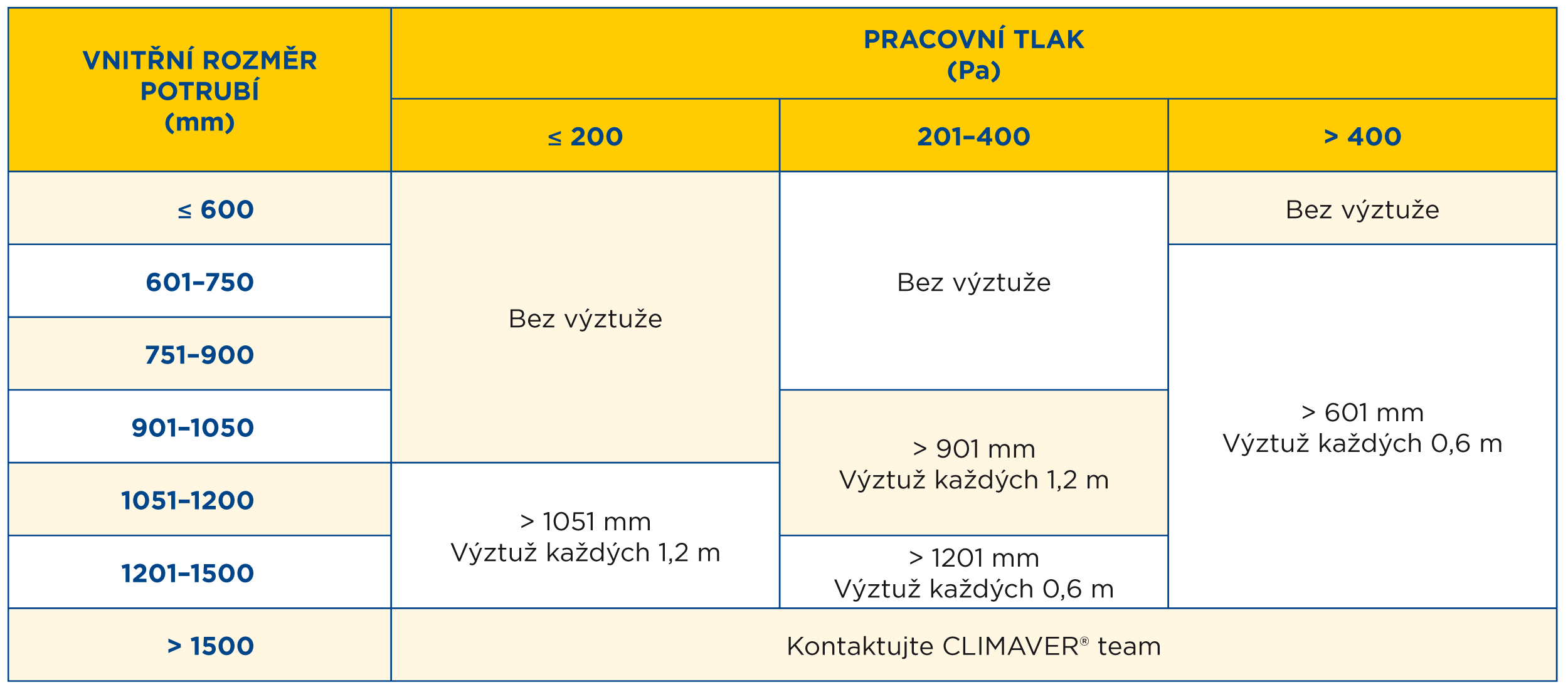

Vyztužení potrubí

Vyztužení potrubí - Climaver



Návrh vzdáleností mezi výztuhami závisí na průřezu potrubí a pracovním tlaku dopravovaného vzduchu. Doporučený rozměr C profilu pro ztužení vnějšího obvodu potrubí je 35 × 20 × 20 mm, tloušťka 1,5 mm.

Kotvení potrubí

kotvení potrubí - Climaver



Pro vodorovné kotvení vzduchovodu je k dispozici tabulka pro určení maximální rozteče kotvicích bodů. Mezi dvěma podpěrami mohou být umístěny maximálně dva příčné spoje. Nejběžnější metoda kotvení je za použití vodorovného U profilu (25 × 15 × 15 mm, tloušťka 0,8 mm) se závitovými tyčemi o průměru 6 mm (nejméně Ø 4 mm). Pokud není překročena kotvicí vzdálenost, lze využít vnější ztužovací profil pro zavěšení potrubí.

Pro svislé kotvení platí maximální rozteč kotvicích bodů do 3 m. Tento rozměr nesmí být překročen. Způsob kotvení svislého potrubí CLIMAVER® 360 lze provést pomocí vnějšího/obvodového ztužujícího límce osazeného na konzolu nebo jiným podpěrným prvek o požadované nosnosti. V žádném případě nesmí při napojení CLIMAVERu na odbočku (odbočovací potrubí) dojít k přenosu zatížení či sil od odbočovacího potrubí a nesmí v místě napojení potrubí dojít k deformacím CLIMAVERu.

V případě dotazu na jiný způsob kotvení nás kontaktujte.
